Airjekt® 1 Outdoor Top
Bauteiltyp: Partikelabscheider und Filter
2.899,30 €
inkl. MwSt. inkl. Versand
Feinstaubabscheider für die Schornsteinmündung · Montage auf einem T-Stück mit Regenhaube
Produktbeschreibung

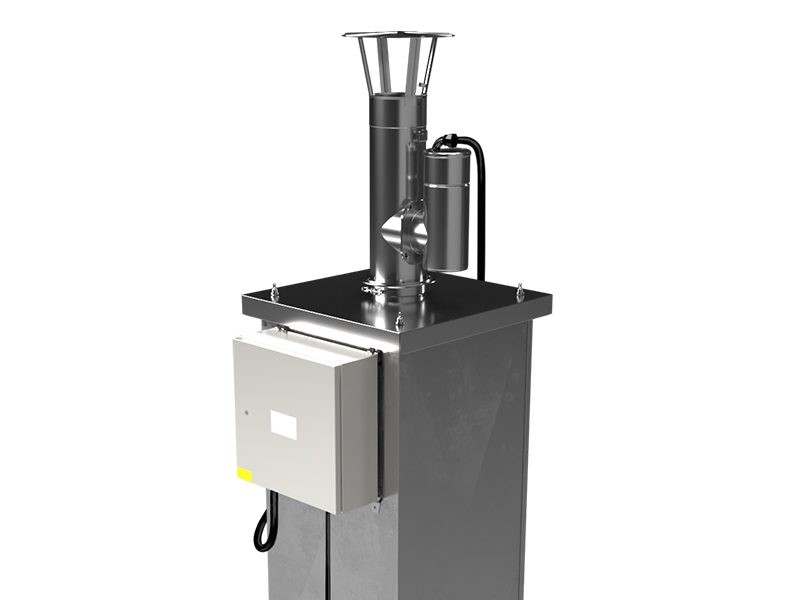

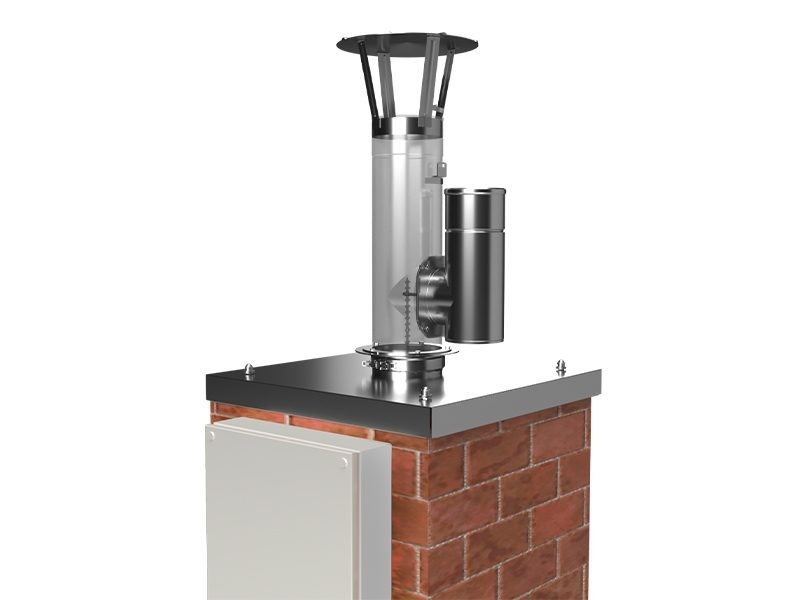

Der Airjekt 1 Outdoor Top wird direkt an der Schornsteinmündung montiert. Er sitzt auf einem T-Stück, das mit einem Einschubadapter auf dem Schornsteinkopf, einem gemauerten Bestandsschornstein oder einem Edelstahl-Abgassystem befestigt wird.
Die Regenhaube wird mit einem Klemmband auf dem T-Stück befestigt, die Steuerelektronik sitzt im Wetterschutzkasten. Damit ist der Abscheider dort, wo der Staub austritt – ohne Eingriff in den Strang im Gebäude.
So arbeitet er
Die Abscheidung erfolgt elektrostatisch: Im Bereich der Sägezahnelektrode werden die Partikel aufgeladen, verbinden sich zu größeren Flocken und legen sich als Staubschicht an der Innenseite des Rohrs ab. Dort lassen sie sich mit der Reinigung entfernen.
Auf einen Blick
- Einbauort – an der Schornsteinmündung
- Montage – T-Stück mit Anschraubadapter, Regenhaube mit Klemmband

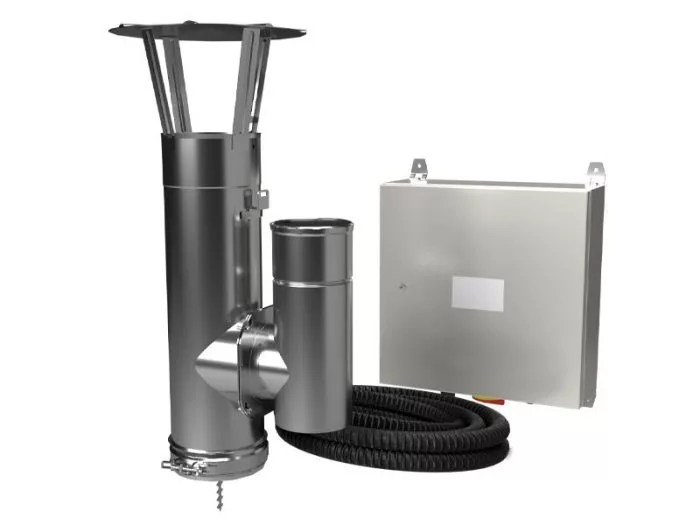

- Lieferumfang – Abscheider, Regenhaube, Steuereinheit mit Wetterschutzkasten, Kabel ca. 3 m, einwandiges T-Stück 500 mm
- Anschluss – 230 V / 50 Hz
Passend dazu
Diese Bauteile passen dazu:
Versandkostenfrei innerhalb Deutschlands. Bei der Auswahl hilft ein Blick auf die Nennweite am Klemmband oder am letzten Rohr. Wenn etwas unklar bleibt, fragen Sie uns vor der Bestellung.
Weitere Informationen
| Durchmesser | 150 mm, 180 mm, 200 mm, 250 mm |
|---|
Das Funktionsprinzip
Alle Modelle funktionieren nach dem Prinzip der elektrostatischen Abscheidung. Diese basiert auf folgenden Prozessen:
- Im Bereich der Sägezahnelektrode bildet sich eine Aufladestrecke.
- Diese durchlaufen die Partikel im Rauchgas und werden darin elektrostatisch aufgeladen.
- Sie agglomerieren bzw. verbinden und verdichten sich.
- Sie lagern sich an der Innenseite des Rauchrohrs oder Schornsteins als Staubschicht aus größeren Partikeln ab.
- Diese kann problemlos entfernt werden.
- Einsetzbar bei handbeschickten und automatisch beschickten Holzfeuerungsanlagen
- Abscheidegrad beträgt bis zu 90 %
- Problemlose Wartung und Reinigung
- Einbau und Nachrüstung in Abgasleitungen aus Metall oder Keramik, betonähnlichen Innenschalen sowie gemauerten Schornsteinen
- Lässt sich in bereits bestehende Anlagen integrieren
- Niedrige Betriebskosten
- Anschluss an Standard-Stromanschluss 230 V 50 Hz
- Einfache Inbetriebnahme und automatische Funktionsweise
- Elektrotechnisch nach europäischen Richtlinien geprüft und zugelassen (DIBt-Nr. Z-7.4-3442; VKF-Anerkennung Nr. 31074)
- Sicherheitsverschlusssystem
Betrieb
Der Betrieb wird automatisch über einen Temperaturfühler gesteuert. Aufgrund der Bauweise wird der Kaminzug durch den Betrieb des Abscheiders nicht beeinflusst. Die Stromversorgung wird über einen 230-V/50-Hz-Stromanschluss bereitgestellt. Über LEDs auf der Steuerung wird der aktuelle Betriebszustand angezeigt.
Brauche ich für meinen Ofen einen Partikelabscheider?
Das hängt von Ihrer Feuerstätte und deren Baujahr ab. Nach der 1. BImSchV (Bundes-Immissionsschutzverordnung) müssen bestimmte Einzelraumfeuerstätten und Kessel, die die dort festgelegten Feinstaub- und CO-Grenzwerte nicht einhalten, entweder nachgerüstet, ausgetauscht oder stillgelegt werden – die konkreten Fristen richten sich nach dem Alter der Feuerstätte. Ob Ihre Anlage betroffen ist, kann Ihr bevollmächtigter Bezirksschornsteinfeger anhand des Typenschilds bzw. der Herstellerbescheinigung eindeutig feststellen.
Kann ich einen Partikelabscheider selbst einbauen?
Der reine Einbau eines Partikelabscheiders in das Ofenrohr ist mechanisch oft einfach und kann von handwerklich versierten Laien durchgeführt werden. Entscheidend ist jedoch die korrekte Auswahl des passenden Modells für Ihre Feuerstätte sowie die anschließende Abnahme.
Welche Normen und Zulassungen muss ein Partikelabscheider erfüllen?
Partikelabscheider für den nachträglichen Einbau in bestehende Feuerstätten benötigen eine allgemeine bauaufsichtliche Zulassung (abZ) des Deutschen Instituts für Bautechnik (DIBt) bzw. eine entsprechende CE-Kennzeichnung mit Leistungserklärung. Diese Zulassung bestätigt, dass das Produkt die erforderlichen Sicherheits- und Wirksamkeitsanforderungen erfüllt. Alle bei Fire & Flair angebotenen Partikelabscheider verfügen über die notwendigen Zulassungen für den deutschen Markt.
Wie oft muss ein Partikelabscheider gereinigt werden?
Die Reinigungsintervalle hängen von der Nutzungshäufigkeit Ihrer Feuerstätte sowie den Herstellerangaben zu Ihrem konkreten Modell ab. Als grobe Orientierung gilt: Bei regelmäßiger Nutzung im Heizbetrieb sollte mindestens 4 mal jährlich überprüft und ggf. gereinigt werden. Beachten Sie hierzu unbedingt die beiliegende Herstelleranleitung Ihres Partikelabscheiders.
